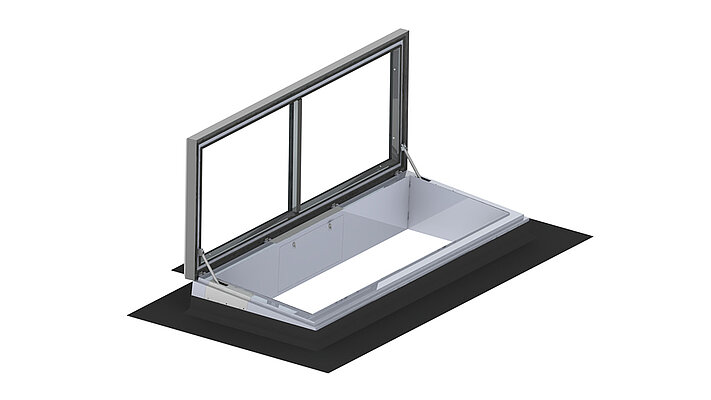

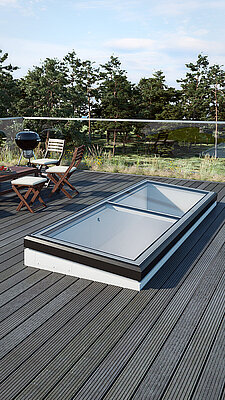

LAMILUX Flat Roof Exit Comfort Swing
Záblesky světla v exkluzivním designu

LAMILUX Flat Roof Exit Comfort Swing

individuální luxus - denní světlo v té nejlepší možné formě


výhody na první pohled

LAMILUX Flat Roof Exit Comfort Swing


design & komfort

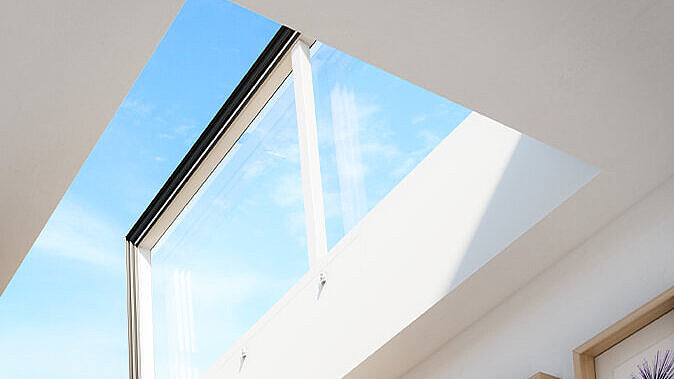

  • Maximální možný dopad denního světla
  • Pohodlný vstup na střešní terasu přes schody (ze strany stavby)

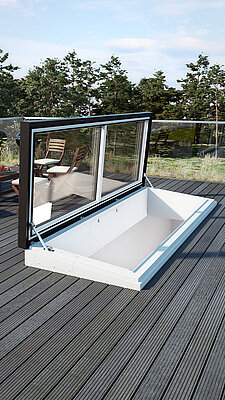

  • Výstup na plochou střechu se během asi 25 sekund zdvihne o 84°
  • Vyklápěcí mechanismus zajišťuje více místa na střešní terase
  • Samočisticí díky nakloněnému nasazovacímu prvku a rovný přechod od rámu k zasklení
  • Plynulé otevírání pomocí hydraulického válce
  • Různorodost barev dle vzorníku RAL (zalemované profily a plocha špalety)
  • Systém křídel, motorový otvírač a nasazovací prvek jsou ze závodu kompletně předem smontované
  • Při objednávce možnost volby strany otevírání DIN vlevo nebo DIN vpravo

bezpečnost

  • Funkce nouzového zastavení je při zavírání kontrolována světelnou závorou
  • Zavírání a otevírání prvku klíčovým spínačem
  • V případě výpadku proudu možné zavírání a otevírání manuálním ovládáním ruční pákou
  • Odvod kouře: použitelné také jak prvek odvodu kouře
  • Splňuje normu DIN 18234 bez dalších přídavných opatření (zabránění šíření požáru na plochých střechách)
  • Zajištěno proti propadnutí a pochůzné na provádění opatření údržby a na čištění dle normy DIN 18008-6
  • Standardně: vnější sklo ESG, vnitřní sklo VSG
  • Odolnost proti namáhání požárem zvenku vůči jiskrám a sálavému teplu s klasifikací B,roof(t1) dle normy DIN EN 13501-5

energetická účinnost

  • Celá konstrukce je bez tepelných mostů
  • Po celé ploše tepelně izolovaný nasazovací prvek
  • Možnost výbavy vysoce kvalitním funkčním zasklením
  • Minimalizované riziko vytváření kondenzátu

varianty vybavení

LAMILUX Flat Roof Exit Comfort Swing


typy zasklení

OznačeníUg hodnotaPropustnost světlaCelková energetická propustnostTlumení hluku
Izolační sklo W1100,6 W/(m²K)72 %51 %39 dB
Izolační sklo W3030,6 W/(m²K)49 %50 %39 dB
Sklo s ochranou před slunečním svitem 60/30 S1170,6 W/(m²K)55 %30 %39 dB
Sklo s ochranou před slunečním svitem 60/30 S1180,6 W/(m²K)37 %27 %39 dB
Sklo s ochranou před slunečním svitem 50/25 S1210,6 W/(m²K)47 %26 %39 dB
Sklo s ochranou před slunečním svitem 50/25 S1220,6 W/(m²K)31 %23 %39 dB
Sklo s ochranou před slunečním svitem 70/37 S1250,6 W/(m²K)62 %34 %39 dB
Sklo s ochranou před slunečním svitem 70/37 S1260,6 W/(m²K)42 %34 %39 dB



pohon otevírání

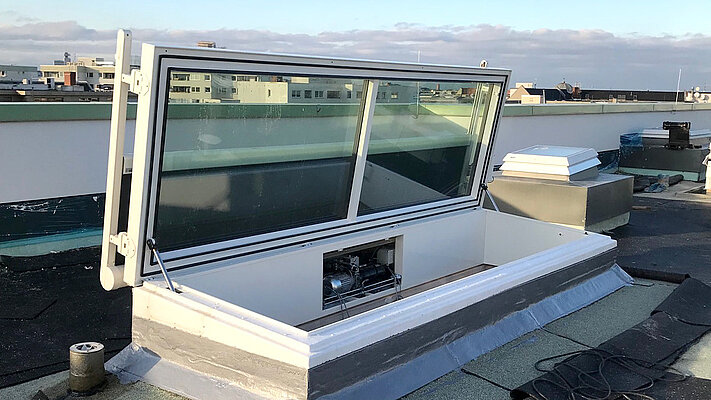

Plynulé otevírání celého křídla pomocí hydraulického válce na úzké straně, který je poháněn elektricky poháněným hydraulickým agregátem (230 V). Výstup na plochou střechu Komfort je vybaven jedním koncovým spínačem pro kontrolu otevření na protilehlé úzké straně výstupu, jakož i jednou světelnou závorou na kontrolu oblasti výstupu prvku. Při otevírání prvku je hydraulický agregát ovládán klíčovým spínačem s režimem se stisknutým tlačítkem.

nasazovací prvek

Nasazovací prvek (rozměr OKD100 cm x 300 cm resp. 100 cm x 350 cm) tvoří patu konstrukce. Zajišťuje ideální tepelné napojení na stavební objekt. Nasazovací prvek se skládá z jedné ocelové konstrukce a je celý izolovaný minerální vlnou. Vnitřní strana je na výběr jako hliníkový plech ve všech barevných variantách RAL a vnější strana je k dodání jako bíle pigmentovaný sklolaminát. Tento nasazovací prvek splňuje normu DIN 18234 - zabránění šíření požáru na střeše bez dodatečných opatření.

Výška nasazovacího prvku je na straně okapu 41 cm a na protilehlé podélné straně je to 50 cm. Plošný sklon činí 5° a tak je podporováno vlastní čištění daného prvku.

energetická účinnost

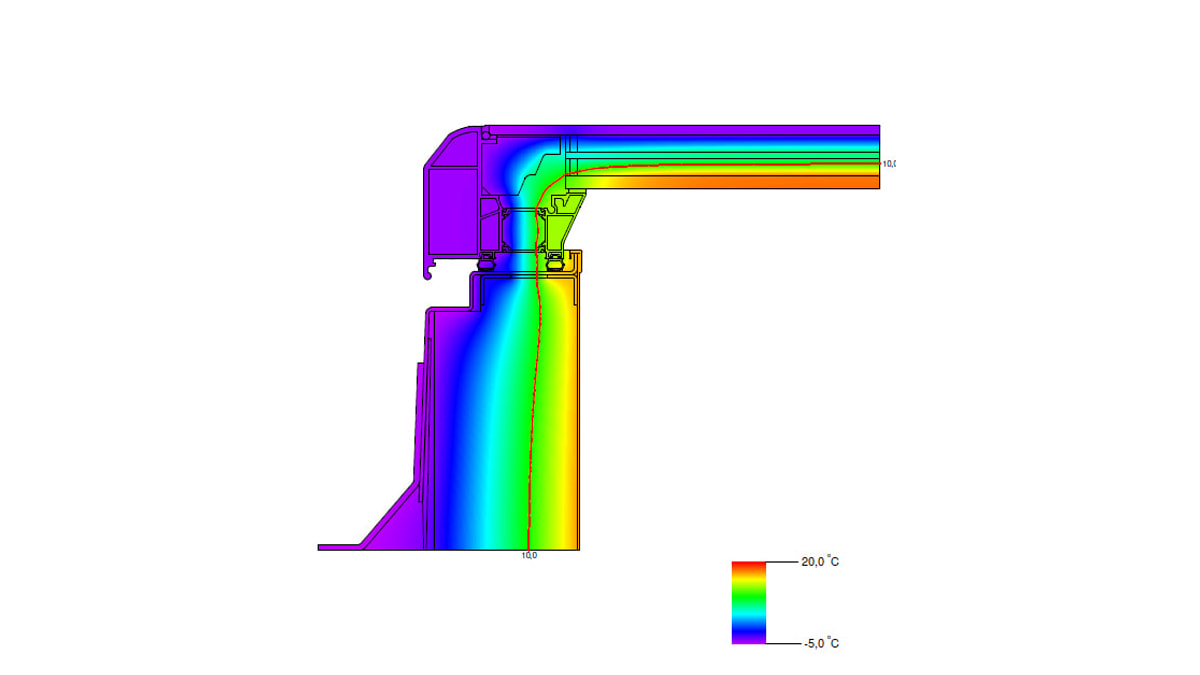

Náš LAMILUX Flat Roof Exit Comfort Swing vykazuje optimální izotermické děje a tím pádem i minimalizované riziko vytváření kondenzátu. Také v místě styku vykazuje výstup na plochou střechu vysoký stupeň izolace.
