LAMILUX Flat Roof Access Hatch Service FE
Pro pohodlný přístup na střechy využívané pro technická zařízení
Přehled všech výhod
LAMILUX Flat Roof Access Hatch Service FE
Použití

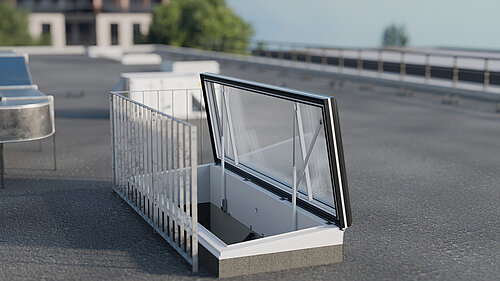

- Bezpečný přístup na ploché střechy využívané pro technická zařízení
- Střešní výlez pro údržbové práce na střechách s vegetační úpravou, fotovoltaickými systémy či ventilační technikou

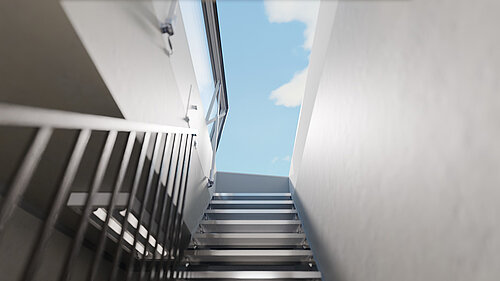

- Velkorysý přístup na střechu v kombinaci s přímým schodištěm zajištěným ze strany stavby
- Flexibilní použití v průmyslových, obytných i veřejných budovách
- Různé možnosti prosklení pro každé použití
Bezpečnost
- Těsnost vůči přívalovému dešti dle normy DIN EN 1027 třída E
- Odpovídá směrnici o strojních zařízeních (CE)
- Odolnost vůči zatížení větrem dle normy DIN EN 12211 třída C5
- Ochrana proti propadnutí v uzavřeném stavu dle normy DIN 18008-6
- Průvzdušnost dle DIN EN 1026, třída 4
- Odpovídá normě DIN EN 12978 „Dveře a vrata – Ochranná zařízení pro silově poháněné dveře a vrata“
Design
- Velkorysé rozměry: 90 × 250 cm nebo 90 × 300 cm
- Špičkový design pro maximální prostup denního světla
- Horní díl v barvě dopravní bílá (uvnitř i vně), vně volitelně i v barvě antracit
- Sklon 5° zajišťuje spolehlivý odtok vody a omezuje usazování nečistot
- Plynule nastavitelná poloha otevření až do 80° během 60 sekund
- Otevírání prostřednictvím dvou elektrických pohonů nebo akumulátorového zdroje
– i v případě výpadku proudu
Energetická účinnost
- Tepelně oddělený, vysoce pevný hliníkový kompozitní systém
- Souvislá tepelně izolovaná zóna jádra kompozitní konstrukce.
- Systém dvojitého těsnění po celém obvodu
Varianty provedení
LAMILUX Flat Roof Access Hatch Service FE
Typy zasklení
| Prosklení | Hodnota Ug | Zvuková izolace | Propustnost světla | Součinitel prostupu energie |
|---|---|---|---|---|
| Tepelně izolační prosklení W110 | 0,6 W/(m²K) | 39 dB | 72 % | 51 % |
| Tepelně izolační prosklení s matnou fólií W303 | 0,6 W/(m²K) | 39 dB | 49 % | 50 % |
| Prosklení s ochranou proti slunci S117 (60/30) | 0,6 W/(m²K) | 39 dB | 55 % | 30 % |
| Prosklení s ochranou proti slunci s matnou fólií S118 (60/30) | 0,6 W/(m²K) | 39 dB | 37 % | 29 % |
| Prosklení s ochranou proti slunci S121 (50/25) | 0,6 W/(m²K) | 39 dB | 45 % | 25 % |
| Prosklení s ochranou proti slunci s matnou fólií S122 (50/25) | 0,6 W/(m²K) | 39 dB | 31 % | 24 % |
| Prosklení s ochranou proti slunci S125 (70/37) | 0,6 W/(m²K) | 39 dB | 62 % | 34 % |
| Prosklení s ochranou proti slunci s matnou fólií S126 (70/37) | 0,6 W/(m²K) | 39 dB | 42 % | 33 % |
Ochrana proti slunci

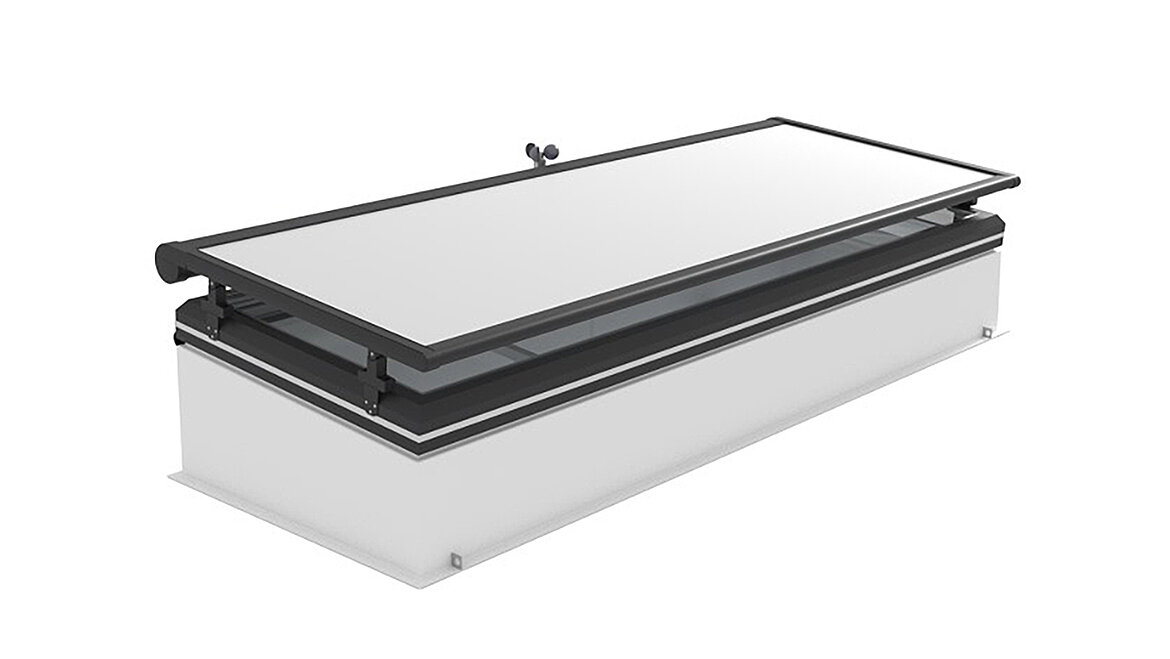

Přirozené denní světlo a sluneční teplo lze využít jako cenné zdroje energie pro budovy a přispívají ke snížení nákladů na vytápění i osvětlení. Tuto energii je však nutné cíleně regulovat. Tuto regulaci umožňují nastavitelné stínící systémy. Vnější stínící systém pro Flat Roof Access Hatch Service FE je navržen právě za tímto účelem účel.
Pohony pro otevírání

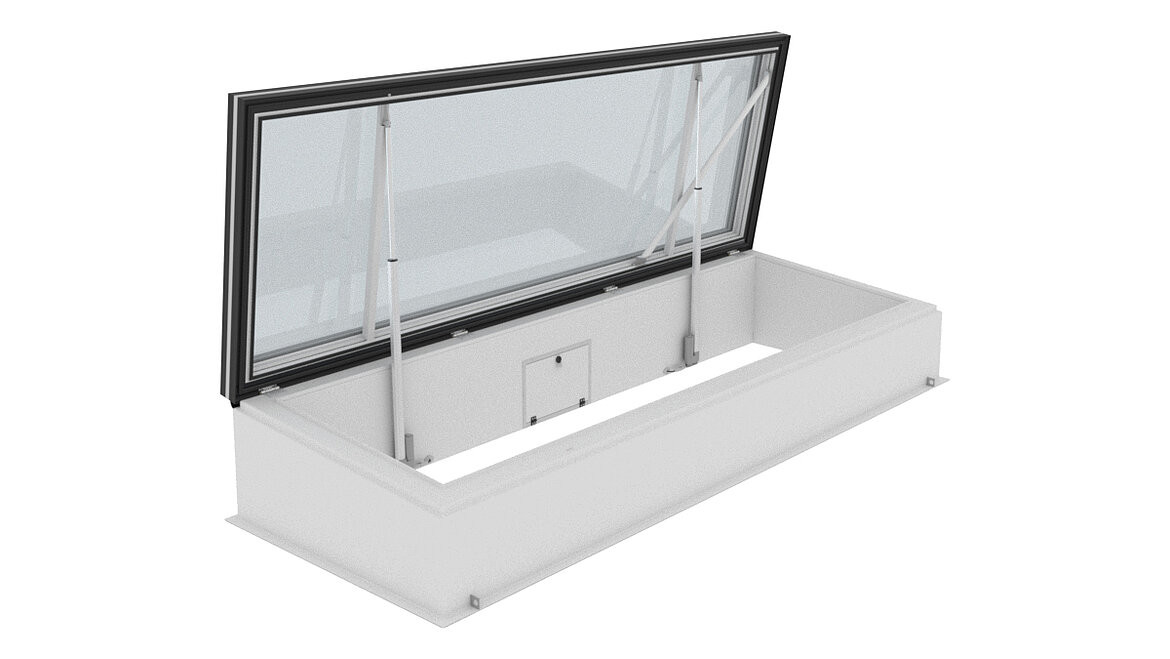

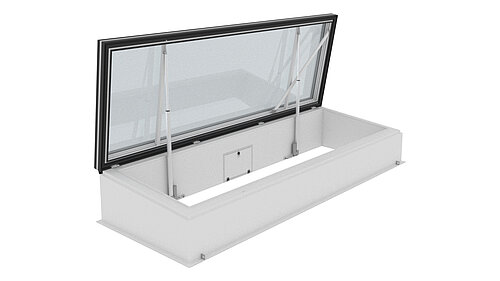

Křídlo se otevírá plynule a rovnoměrně pomocí elektrických pohonů, které jsou umístěny na každé z čelních stran. Pohony jsou ovládány klíčovým spínačem s funkcí „mrtvého muže“ (ovládání pouze při trvalém stisku), aby byl zajištěn bezpečný provoz. Vzhledem k maximálnímu otevíracímu úhlu cca 80° je dosaženo šířky otvoru přibližně 799 mm. V běžném provozu je střešní výlez na plochou střechu napájen síťovým napětím 230 V, čímž se automaticky nabíjejí i integrované baterie. V případě výpadku proudu systém automaticky přepne na bateriový provoz. Kapacita baterie vystačí na přibližně 20 cyklů otevření křídla.
Podsada
Tepelně izolovaná podsada tvoří základ konstrukce a zajišťuje optimální tepelné napojení na stavební konstrukci. Je k dispozici v objednacích rozměrech 90 × 250 cm a 90 × 300 cm. Vnitřní povrch je z lakovaného ocelového plechu v barvě RAL 9016 (dopravní bílá), zatímco vnější strana je z GFK (sklolaminátu) v odstínu podobném RAL 9016. Podsada má sklon 5°, což podporuje účinný odvod vody a samočištění povrchu. Výška činí přibližně 40,5 cm na okapové straně a přibližně 48 cm na protilehlé hřebenové straně.
