LAMILUX Flat Roof Exit Comfort Square

Jedinečný tvar – pro výjimečnou architektonickou svobodu


Výhody na první pohled

LAMILUX Flat Roof Exit Comfort Square


Design & Komfort

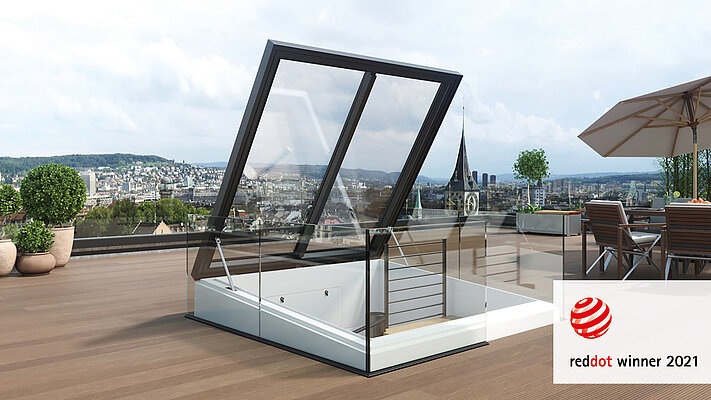

  • Vítěz ceny Red Dot Design Award 2021 v kategorii Product Design
  • Maximální přívod denního světla díky prosklené ploše 4 m²

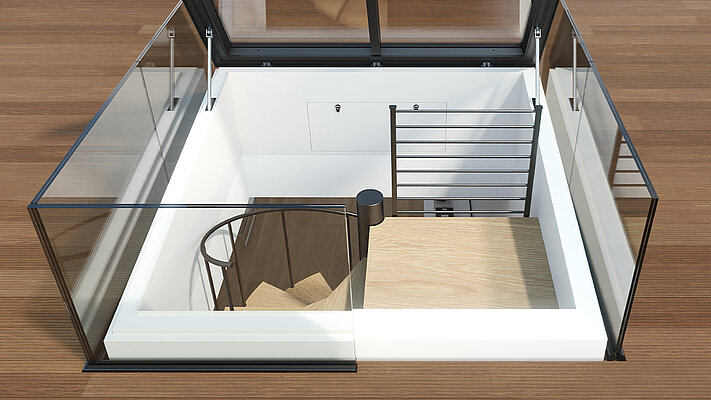

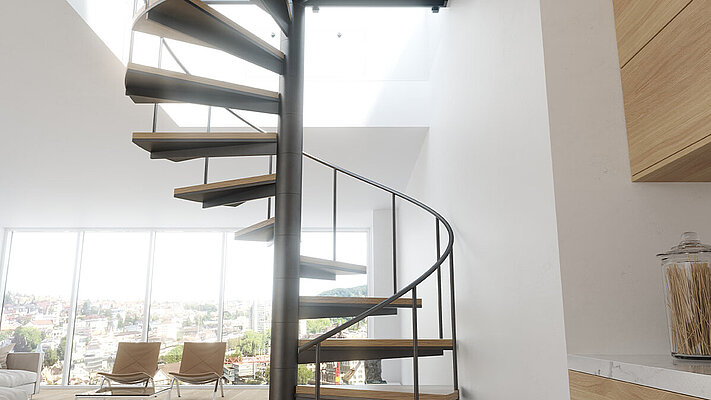

  • Architektonická svoboda pro architekty, přístup na střechu je nyní možný i po točitých schodech a schodech s podestou (na místě instalace)
  • Nejvhodnější pro střešní terasu, přístup je možné realizovat ze všech tří otevřených stran
  • Výstup na plochou střechu se během asi 45 sekund zdvihne o 70°
  • Výklopný mechanismus zajišťuje více místa na střešní terase
  • Samočisticí díky nakloněnému nasazovacímu prvku a rovný přechod od rámu k zasklení
  • Plynulé otevírání pomocí hydraulického válce
  • Různorodost barev dle vzorníku RAL (lemovací profily a plocha špalety)
  • Systém křídel, motor a nástavec jsou namontovány ve výrobním závodě.

Bezpečnost

  • Funkce nouzového zastavení je při zavírání kontrolována světelnou závorou
  • Zavírání a otevírání prvku uzamykatelným vypínačem.
  • V případě výpadku proudu možné zavírání a otevírání manuálním ovládáním ruční pákou
  • Splňuje normu DIN 18234 bez dalších přídavných opatření (zabránění šíření požáru na plochých střechách)
  • Bezpečné proti propadnutí dle DIN 18008-6
  • Standardně: vnější sklo ESG, vnitřní sklo VSG
  • Odolnost proti vystavení vnějšímu požáru přenosem hořících částí vzduchem a sálavému teplu s klasifikací Bstřecha(t1) podle normy DIN EN 13501-5

Energetická účinnost

  • Celá konstrukce je bez tepelných mostů
  • Po celé ploše tepelně izolovaný nástavec
  • Možnost vybavení vysoce kvalitním funkčním zasklením
  • Minimalizované riziko vytváření kondenzátu

Varianty vybavení

LAMILUX Flat Roof Exit Comfort Square


Typy zasklení

Označení Hodnota Ug Propustnost světla Celková energetická propustnost Zvuková izolace
Izolační sklo W1100,6 W/(m²K)72 %51 %39 dB

Pohon otevírání

Plynulé otevírání celého křídla probíhá pomocí hydraulického válce, který je poháněn elektricky poháněným hydraulickým agregátem (230 V). Flat Roof Exit Comfort Square disponuje koncovým spínačem pro kontrolu otevření a světelnou závorou pro kontrolu oblasti výstupu prvku. Při otevírání prvku je hydraulický agregát ovládán klíčovým spínačem s režimem se stisknutým tlačítkem.

Nasazovací prvek

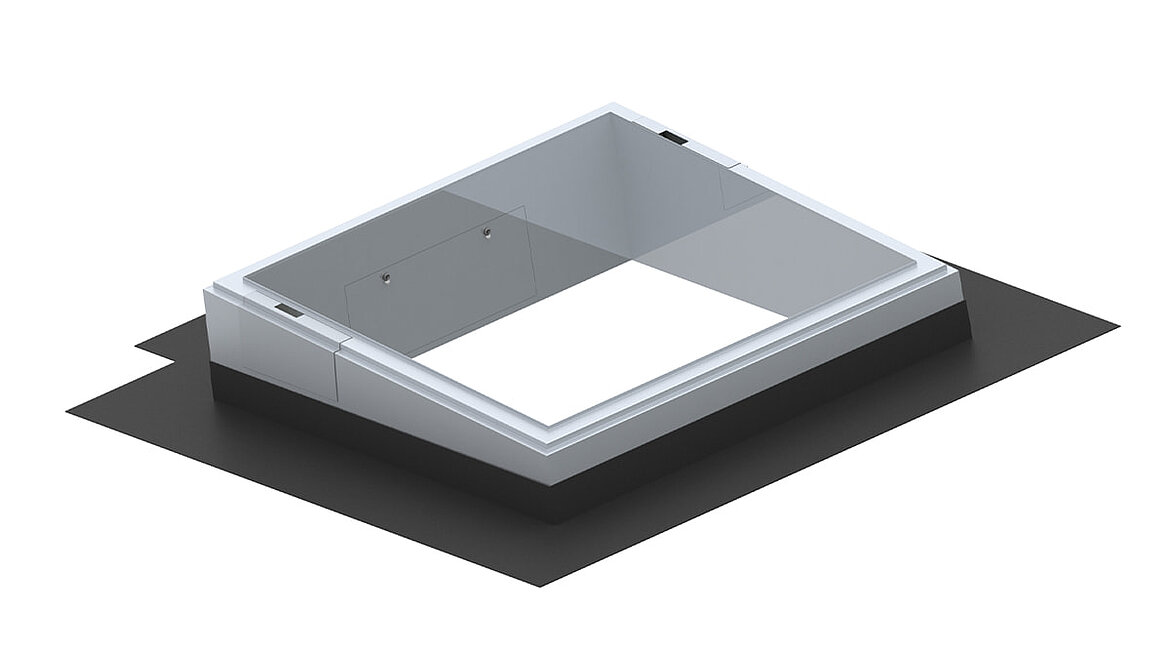

Podstavec (rozměr OKD 200 x 200 cm) tvoří podklad konstrukce. Zajišťuje ideální tepelné napojení na stavební objekt. Podstavec se skládá z ocelové konstrukce a je po celém obvodu zateplený minerální vlnou. Vnitřní strana je z hliníkové plechu ve všech barevných variantách RAL, vnější strana je z bíle pigmentovaného sklolaminátu. Tento podstavec splňuje normu DIN 18234 - zabránění šíření požáru na střeše bez dodatečných opatření.

Výška podstavce je na straně okapu 51 cm a na protilehlé podélné straně 68 cm. Plošný sklon činí 5°, čímž je podporováno ideální samočištění prvku.

Energetická účinnost

Náš výrobek LAMILUX Flat Roof Exit Comfort Square vykazuje optimální izotermické děje a tím pádem i minimalizované riziko vytváření kondenzátu. Také v místě styku vykazuje výstup na plochou střechu vysoký stupeň izolace.
